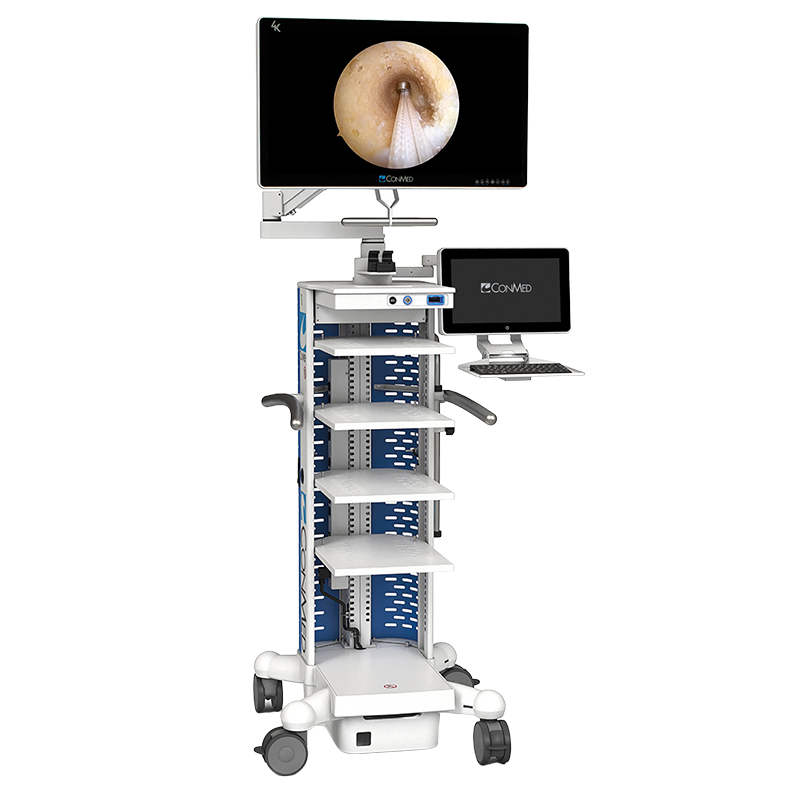

Looking Glass® 4K
Integriertes Visualisierungssystem
Looking Glass® 4K
Auf Langlebigkeit ausgelegt. Entwickelt für außergewöhnliche Visualisierung.
Für chirurgische 4K-Bildgebung wählen Sie Looking Glass®. 3-Chip-CMOS-Kameratechnologie und 32” LED-Monitore mit Gorilla-Glas bieten ein brillantes Farbdisplay für eine detaillierte Visualisierung verschiedener Spezialgebiete. Ein integrierter „All-in-Monitor“ Das Design ermöglicht Vielseitigkeit, optimiert den Platz im Wagen und reduziert den Platzbedarf Ihrer Ausrüstung.
Dieses chirurgische Bildgebungssystem wurde zur Unterstützung arthroskopischer und laparoskopischer Eingriffe entwickelt.

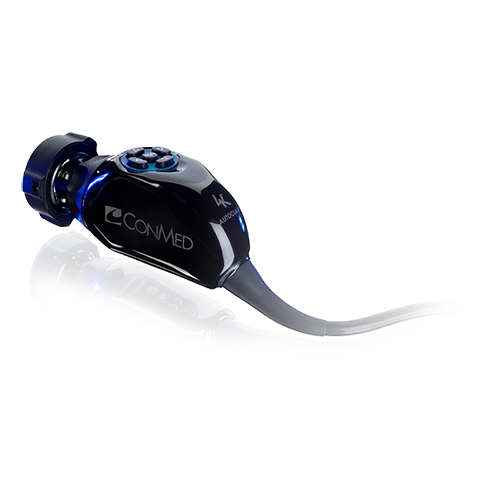

Der Looking Glass® 4K-Kamerakopf ist langlebig, vollständig autoklavierbar und verfügt über einen 3-Chip-CMOS-Sensor für optimale Bildqualität.
- ShockFlex™ Die Technologie verhindert Schäden durch versehentliches Herunterfallen
- Vollständige Autoklavierbarkeit macht teure Sterilisationsmethoden wie Sterrad und Steris überflüssig1
- Anpassbares 5-Tasten-Design erhöht die Benutzerkontrolle für schnelle Anpassungen und 2:1 elektronischen Zoom
- Low-Profile-Kupplung und Ergonomie ermöglichen Modularität für verschiedene Fachgebiete
- Zusätzliche Kamera bietet einen alternativen Kupplungsmechanismus (vom IM8120), um die Kompatibilität zwischen Olympus und Wolf Urology Endoskopen zu ermöglichen.
Mit einer 7-Jahres-Garantie gegen Dampfdurchdringung

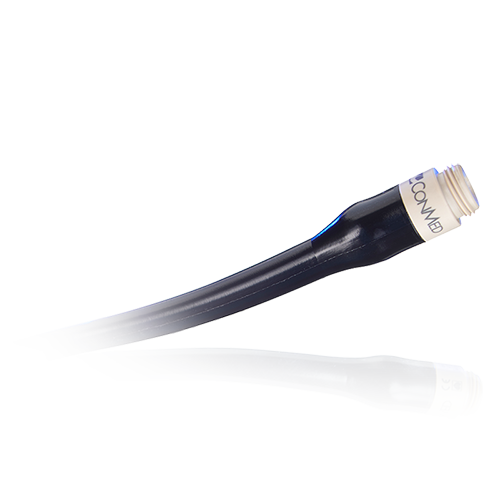

ELUMA™ ist ein Ersatz für empfindliche faseroptische Lichtleiter. stellt OP-Beleuchtung neu vor.
- 10x langlebiger als herkömmliche Glasfaser-Lichtleiter2
- Konsistente und zuverlässige natürliche Lichtausgabe ermöglicht eine realistische Farbwiedergabe
- Plug-and-Play-Konnektivität mit CCI
Drei Konfigurationen zur Zielfernrohrmontage sind für Storz-ähnliche, Wolf/Dyonic-kompatible und ACMI-Verbindungen verfügbar

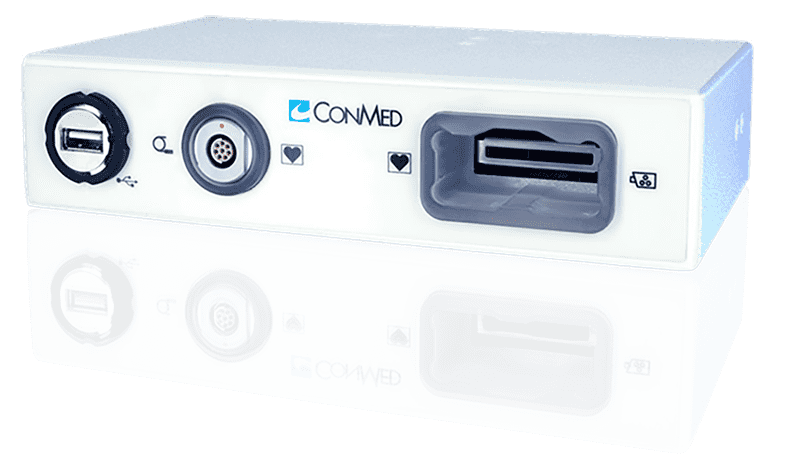

Das integrierte CCI-Design bietet Installationsflexibilität und minimiert den Platzbedarf im OP
- Kompakte Schnittstelle für Kabel ersetzt herkömmliche sperrige Kamera- und Lichtkonsolen und spart so Platz auf Ihrem Turm
- Farbige LED-Anzeigeleuchten sorgen für eine intuitive und ordnungsgemäße Einrichtung
- Integrierter USB-Anschluss vereinfacht die Bild-/Videoübertragung auf externe Geräte

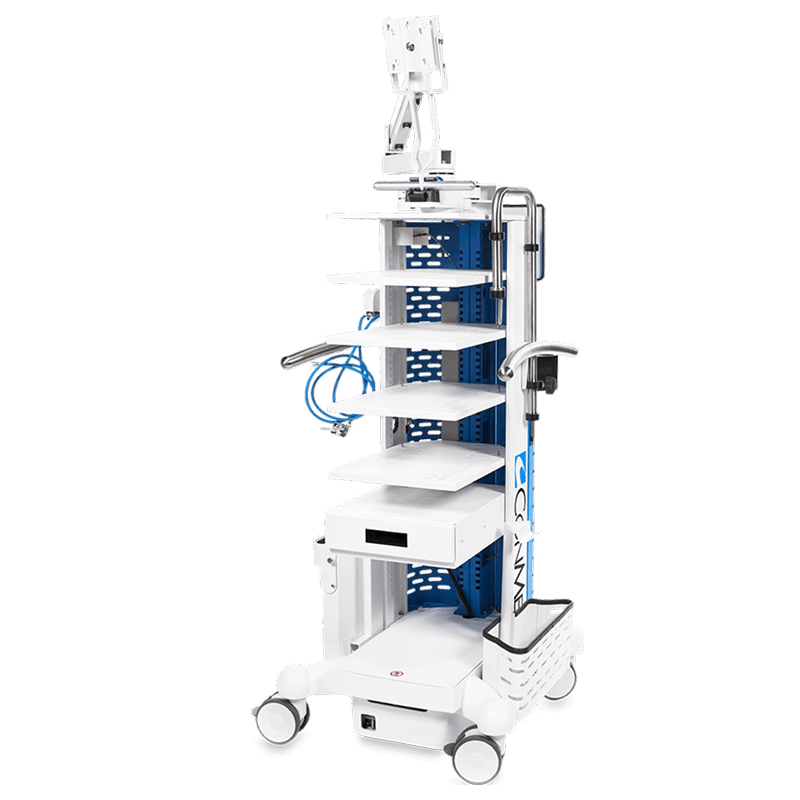

- Die Platzierung des Monitorarms auf der Rückseite des Wagens erweitert den Arbeitsbereich für das Pflegepersonal
- Fünf verstellbare 14” Regale sorgen für Modularität
- Der 12G/3G-SDI-Anschluss ermöglicht die Konnektivität mit einem Zusatzmonitor.
- Anpassbare Add-ons, einschließlich Insufflatorzubehör, Aufbewahrungsschublade, Fußschalterbehälter, Kamerakopfhalter und Pumpenhalter
Looking Glass bietet Ihren Chirurgen eine brillante chirurgische Visualisierung mit der Haltbarkeit und Effizienz, die Ihr perioperatives Personal benötigt. Weitere Informationen finden Sie in unserer Literatur.
Documents and Specifications
Capital Unit
Looking Glass® 4K Integrated Visualization System
| CAT # | AV4132 |
| Classification | Class 1, Type CF |
| Main Power | 100-240VAC, 50-60Hz, 0.8Amp |
| Power Consumption | 204VA |
| Display Resolution | 4K (17:9) for image resolution of 4096x2160 |
| Video Outputs | Display Port 1.2, HDMI, 12G-SDI, 3G-SDI, UHD 3840x2160p, 1080p, 50 or 60 Hz |
| Dimensions Console | 777(W)x472(H)x119(D)mm, 30.6(W)x18.6(H)x4.6(D)in |
| Weight Console | 32.3lbs. (14.7kg) |
| Remote Output x2 | 3.5mm Two Conductor (mono) Phone Jack – Female |
| Ingress Protection | System IP20, Power Supply IPX0 |
Looking Glass® 4K Camera Head 3MOS Eyecup
| CAT # | AV41CHE |
| Image Sensor | 3 CMOS sensors 1/3 inch |
| Sensitivity | F8 at 2000lx, 3200K |
| Signal to Noise Ratio | 54dB |
| Ingress Protection Rating | IPX7 |
Looking Glass® 4K Camera Head 3MOS Eyecup - Locking
| CAT # | AV41CHE-L |
| Image Sensor | 3 CMOS sensors 1/3 inch |
| Sensitivity | F8 at 2000lx, 3200K |
| Signal to Noise Ratio | 54dB |
| Ingress Protection Rating | IPX7 |
eLuma™ Electronic Light Guide
| CAT # | AV41LG |
Accessories
Looking Glass® Cable Connector Interface (CCI)
| CAT # | AV41CON |
| Ingress Protection | IPX1 |
ELG Dyonics/Wolf adapter
| CAT # | AVELG51 |
ELG CONMED threaded adapter
| CAT # | AVELG53 |
ELG ACMI adapter
| CAT # | AVELG52 |
Scope to threaded adapter
| CAT # | AVELG53SA |
AV8500 Visualization Cart 230V AC
| CAT # | AV8501 |
| Volts AC | 230 |
Primary Articulating Arm
| CAT # | AV8570 |
Secondary Articulating Arm
| CAT # | AV8571 |
Verwandte Produkte
1 “An Economic Analysis of the Benefits of Sterilizing Medical Instruments in Low-Temperature Systems Instead of Steam.” American Journal of Infection Control, Elsevier, 29 Mar. 2017, www.sciencedirect.com/science/article/pii/S0196655317301475.
2 Data on file, PDD1812924
2 Data on file, PDD1812924
